logo logo_ygnis
air-eau

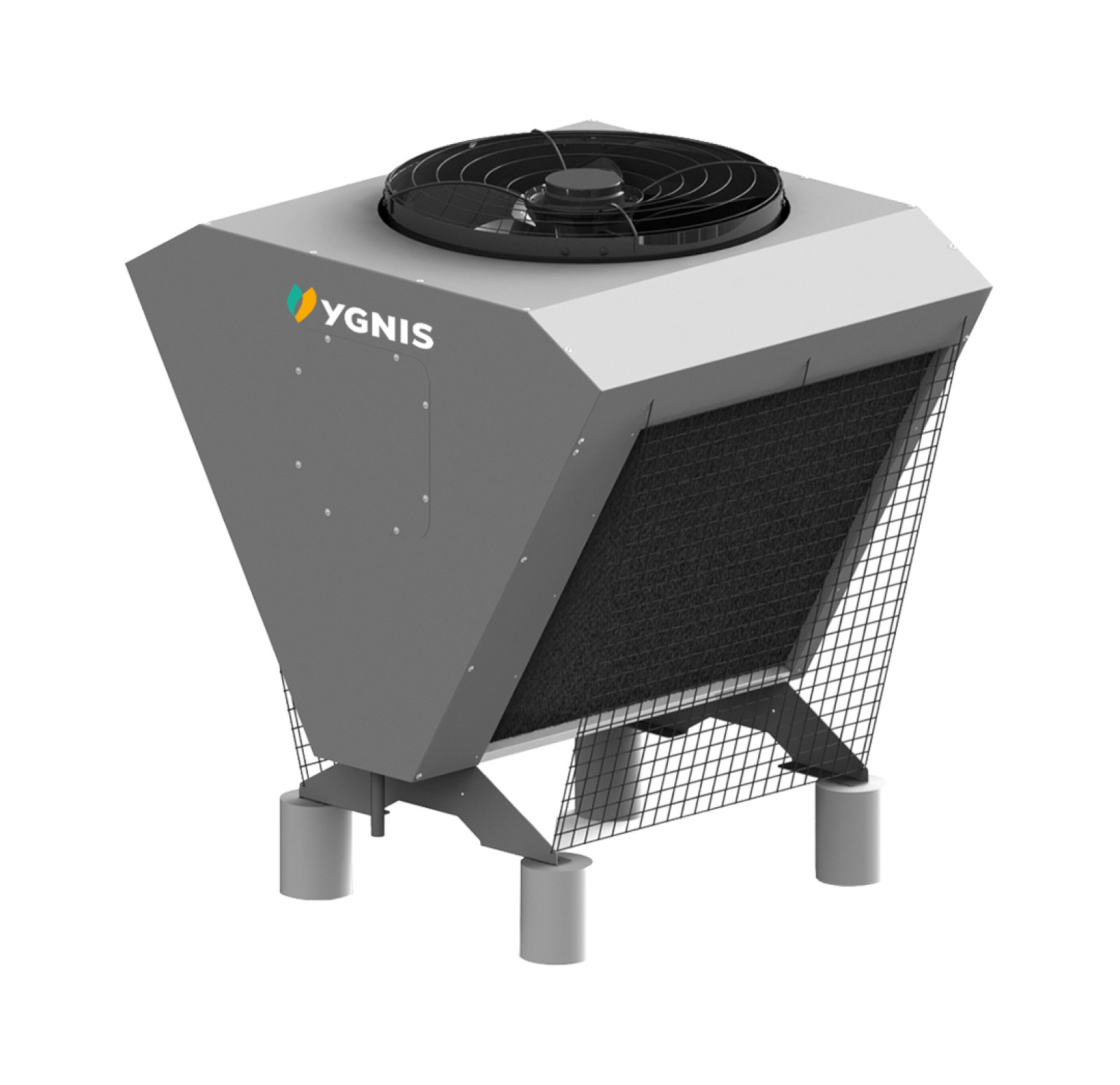

Opticalor Split

jusqu'à 119 kW par module

Opticalor SPLIT:  La pompe à chaleur à version divisée -  moins bruit à l'extérieur !


  • Gamme de puissance : 15 jusqu'à 119 kW
  • Application : Pour systèmes de chauffage fermés
  • Concept : Avec l'exécution séparée, bruit réduit à l'extérieur
  • Niveaux de puissance : 3 circuits frigorifiques avec 1 compresseur
  • Fluide frigorigène : HFC R410A
  • Température départ : Jusqu'à 65°C
  • 3 séries (images: série 2)
  • Implantation à l'extérieur
Garantie
2 ans
Contact

Description détaillée

Livraison standard

  • Pompe à chaleur
  • Circulateur du condenseur monté dans la pompe à chaleur (dans type L11-31 jusqu’à 47 EVI)
  • Régulateur de la pompe à chaleur (monté dans la PAC)
  • Ventilateur avec commande 0-10 V
  • Notice d’installation et d’entretien



OPTIONS



  • Bac de récupération de condensats en inox
  • Protection ventilateur en inox



RÉGULATION



  • Des cartes de commande sont montées dans la pompe à chaleur
  • Installation simple: Fonctions coordonnées intégrées
  • Applications: Contrôle et surveillance complets de la PAC (production, refroidissement, distribution, stockage)
  • Max. 3 modules d’extension, en cascade avec jusqu’à 15 régulateurs de PAC
  • D’autres unités de base peuvent être raccordés
  • BUS pour la demande de chaleur au régulateur principal
  • Unité de commande: Inclus dans la livraison

Accessoires

  • Cartes d’extension
  • Autres unités de base
  • Module de raccordement ModBus
  • Interface pour la surveillance à distance
  • Sonde température extérieure
  • Sonde de contact départ
  • Sonde immergée départ/retour
  • Sonde-câble immergée pour chauffe-eau
  • Thermostat en applique pour chauffage au sol

Specificités

Raccordement électrique: 3 x 400 V, 50 Hz

Télécharger la documentation

Données Techniques Opticalor Split, Série 1 et 2.pdf

download

Données Techniques Opticalor Split, Série 3.pdf

download

Flyer Opticalor Split Série 3.pdf

download

Flyer Opticalor Split, Série 1 et 2.pdf

download

Mode d'emploi Opticalor Split, Série 1 et 2.pdf

download

Mode d'emploi Opticalor Split, Série 3.pdf

download

Prospectus PAC aperçu des produits.pdf

download
