Luft-Wasser

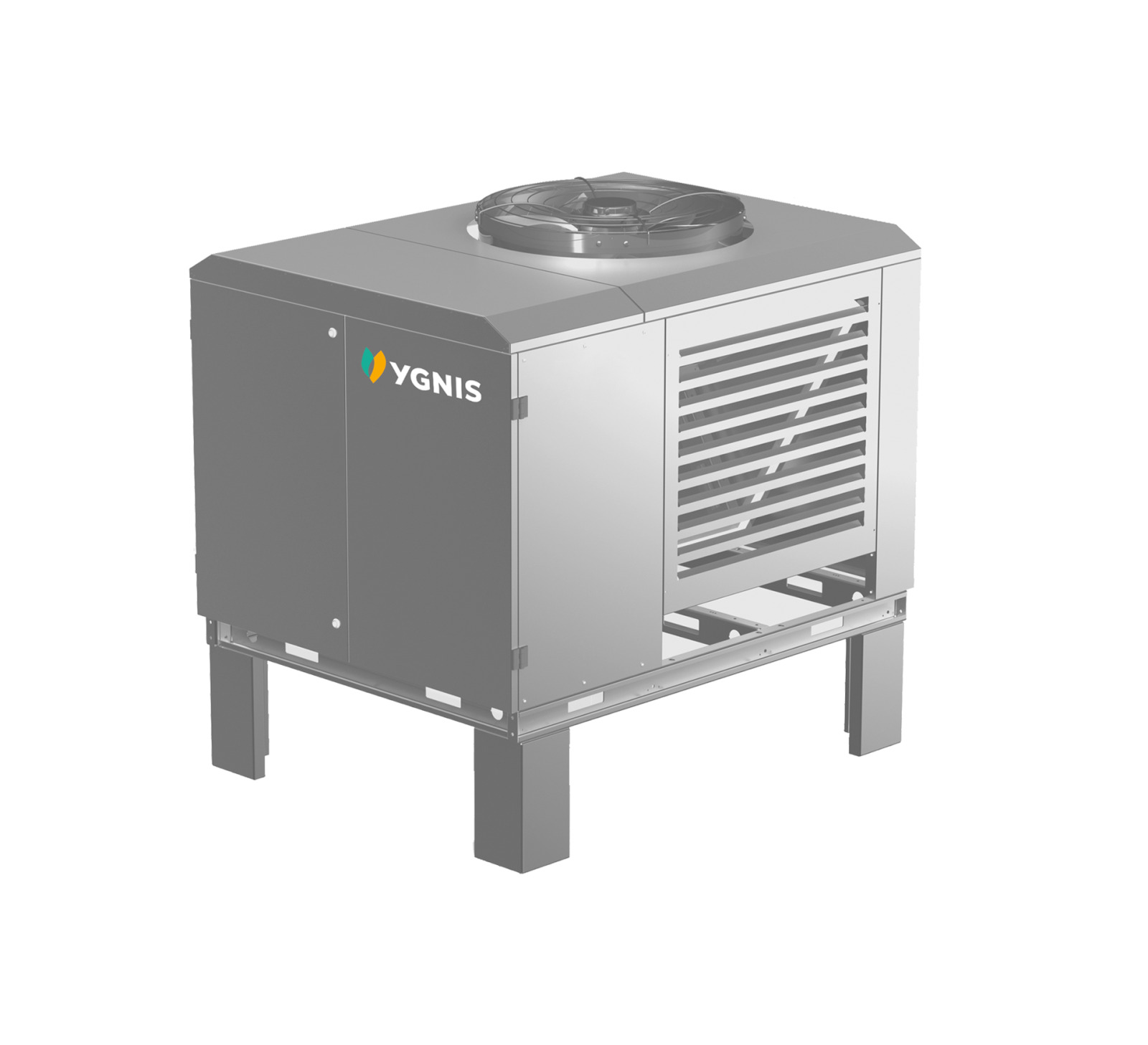

Opticalor Monoblock

bis 35 kW pro Modul

Opticalor Monoblock:  Ideale Wärmepumpe für grosse Leistungen per Kaskade !


  • Leistungsbereich : 20 bis 35 kW (A-7/W35)
  • Anwendung: Für geschlossene Heizsysteme
  • Konzept: Ideale Wärmepumpe, um grosse Leistungen per Kaskade zu erzeugen
  • Leistungsstufen: 1 Kältekreislauf mit 1 Verdichter
  • Kältemittel: FKW Kältemittel R410A
  • Vorlauftemperatur: Bis zu 65°C
  • Aussenaufstellung
Mehr zu YGNIS Wärmepumpen erfahren >
Gewährleistung
  • 2 Jahre
Kontakt

Details

Standardlieferung

  • Wärmepumpe
  • Kondensatorpumpe in der Wärmepumpe eingebaut
  • Ventilator mit 0-10 V Ansteuerung
  • Installations- und Betriebsanleitung
  • Controlbox



OPTIONEN



  • Fuss aus Edelstahl
  • Kondensatwanne aus Edelstahl
  • Ventilatorschutz aus Edelstahl



REGELUNG



  • Steuerplatinen sind in der Wärmepumpe und in der Controlbox eingebaut
  • Einfache Installation: Abgestimmte Funktionen integriert
  • Anwendungen: Umfassende Regelung und Überwachung von WP (Erzeugung, Kühlung, Verteilung, Speicherung)
  • Max. 3 Erweiterungsmodule, Kaskade mit bis zu 15 Wärmepumpenreglern
  • Es können weitere Grundgeräte angeschlossen werden
  • BUS für Wärmeanforderung zum Hauptregler
  • Bedieneinheit: Im Lieferumfang dabei

Zubehör

  • Erweiterungsplatinen
  • Weitere Grundgeräte
  • Anschlussmodul ModBus
  • Schnittstelle für Fernüberwachung
  • Aussentemperatur-Fühler
  • Vorlauf-Anlegefühler
  • Vorlauf-/Rücklauf -Tauchfühler
  • Kabel-Tauchfühler für Wassererwärmer
  • Anlege-Thermostat für Fussbodenheizung

Besonderheiten

  • Elektroanschluss: 3 x 400 V, 50 Hz

Dokumentation herunterladen

Bedienungsanleitung Opticalor Monoblock.pdf

download

Flyer Opticalor Monoblock.pdf

download

Prospekt WP Produkteübersicht.pdf

download

Technische Daten Opticalor Monoblock.pdf

download

Technisches Anschlussgesuch_L11-18 R410 EVI Monoblock.pdf

download

Technisches Anschlussgesuch_L11-23 R410 EVI Monoblock.pdf

download

Technisches Anschlussgesuch_L11-27 R410 EVI Monoblock.pdf

download

Technisches Anschlussgesuch_L11-35 R410 EVI Monoblock.pdf

download

Technisches Anschlussgesuch_L11-40 R410 EVI Monoblock.pdf

download

Technisches Anschlussgesuch_L11-47 R410 EVI Monoblock.pdf

download

Technisches Anschlussgesuch_L12-23 R410 EVI Monoblock.pdf

download
